產品名稱：電動蝶閥廠家價格D941X-10Q DN400[ 2022-08-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

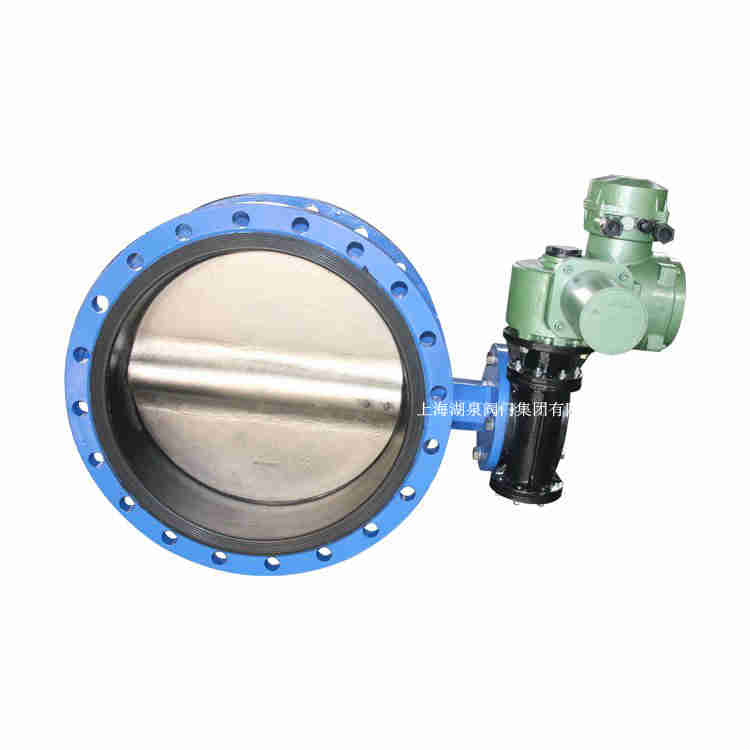

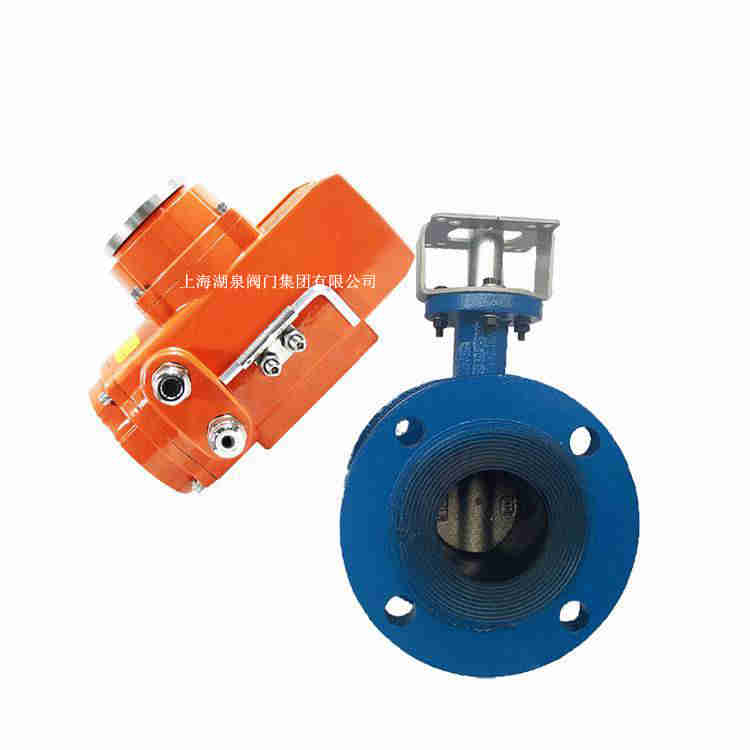

一、電動蝶閥廠家價格D941X-10Q DN400產品介紹

上海湖泉閥門集團有限公司電動蝶閥D941X-10Q DN400由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。該產品適用于輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調，為你介紹電動蝶閥標準,結構圖,規格型號,外形尺寸,工作原理及產品說明書。既可作切斷介質用,又可作調節介質的流量用，特別適用于雙向密封和閥體易銹蝕場合,選用不同材料的零件,配用不同材料的密封圈,可90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠等行業。

二、電動蝶閥廠家價格D941X-10Q DN400產品表示

蝶閥表示中，D941X-10Q DN400是什么意思
D941X-10Q是電動蝶閥的一個型號，表示的是壓力10公斤、閥體材質球墨鑄鐵的電動法蘭中線軟密封蝶閥。具體型號中每個字符代表的含義為：
D——蝶閥；9——電動驅動；4——法蘭連接；1——中心垂直結構；X——密封面材質橡膠；10——壓力10公斤；Q——閥體材質球墨鑄鐵：DN400——口徑400

三、電動蝶閥廠家價格D941X-10Q DN400產品主要技術參數

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

四、電動蝶閥廠家價格D941X-10Q DN400產品主要規格尺寸

公稱通徑(DN)	L	D1	D	z-φd	H	H0	A
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
