產品名稱：DKZ/ZKZ直行程電動執行器（直行程電動執行機構）[ 2013-09-10 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

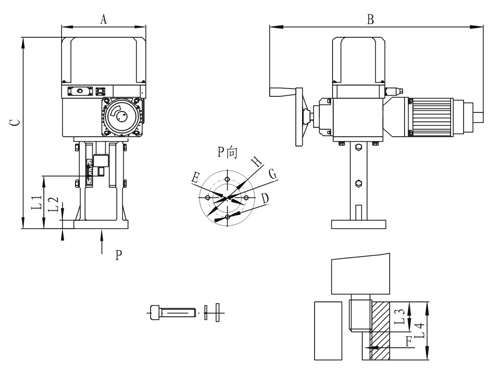

結構圖片

產品說明：

DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用。它以220V電源為動力，接受統一的標準信號 4-20mmA.DC,將此轉變成與輸入信號相對應的出軸直線位移，自動地操縱調節閥或其它終端機構等完成自動調節任務，或者配用電動操作器實行手動遙控。廣泛地用于發電廠、鋼鐵、石油、化工、輕工等工業部門的調節系統中。

該儀表具有連續調節、手動遙控、就地手操三種控制方式。使用DKZ型直行程電動執行機構的自動調節系統需配用ZPE-2030型伺服放大器、DFD-1000型電動操作器后才可實現自動調節系統手動自動無擾動切換。

產品技術參數：

DKZ/ZKZ直行程電動執行器（直行程電動執行機構）主要技術參數
項目名稱		DKZ標準型(不帶H)	DKZ戶外型(帶H)
控制機構	輸入信號	無
	反饋信號	0—10mAdc 4—20mAdc
	死區	0．4％—3％	0．4％—3％
	基本誤差	±2．5％	±2．5％
	回差	≤1．5％	≤1．5％
	限位	開側/閉側	開側/閉側
	開度檢測	精密導電塑料電位器	精密導電塑料電位器
動力	動力	220V/50Hz	220V/50Hz
動力	驅動電機	伺服電機	伺服電機
附屬機構	加熱器	選擇件	選擇件
附屬機構	手動機構	手輪	手輪
安裝條件	環境溫度	無加熱器—25℃～+70℃	無加熱器—25℃～+70℃
	相對濕度	<95％	<95％
	環境氣體	無腐蝕性氣體	無腐蝕性氣體
	接線口	十四線插頭	接線柱
	防護等級		IP65

產品型號規格：

DKZ/ZKZ直行程電動執行器（直行程電動執行機構）型號規格
型號	額定負載(N)	額定行程 (mm)	全行程時間 (S)	額定電流(A)	質量(Kg)
型號	額定負載(N)	額定行程 (mm)	全行程時間 (S)	額定電流(A)	質量(Kg)
DKZ-310(H)	4000	10	8	0.65	50
		16	125
		25	20
		30	24
DKZ-410(H)	6400	18	16	0.65	50
		30	24
		40	32
		60	50
DKZ-510(H)	16000	30	16	1.5	95
		50	30
		60	40
		100	60
DKZ-610(H)	25000	30	16	2.5	110
		50	30
		60	40
		100	60

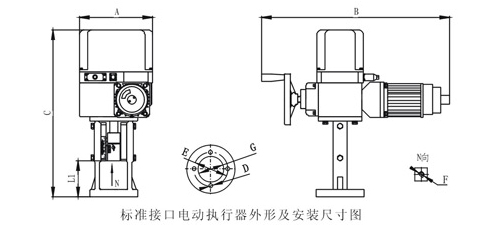

安裝尺寸：

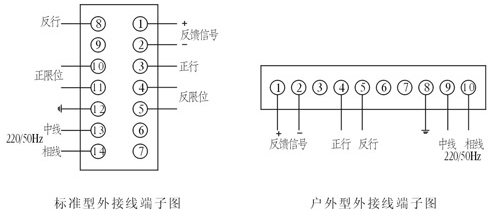

外部接線：

產品訂貨須知：

一、①直行程電動執行器產品名稱與型號②直行程電動執行器口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的直行程電動執行器型號，請按直行程電動執行器型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.xrlsw.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

產品外形及連接尺寸：

DKZ/ZKZ直行程電動執行器（直行程電動執行機構）主要外形及結構尺寸
型號	長X寬X高	閥桿連接螺孔F	法蘭連接孔距E	法蘭連接孔距E	法蘭吻合內徑G	公稱通徑	連接頭至法蘭底端
型號	AXBXC	閥桿連接螺孔F	法蘭連接孔距E	法蘭連接孔距E	法蘭吻合內徑G	Dg	行程	L
DKZ310	230X460X490	M8	Φ80	2一Φ11	Φ60	25、32	10	85.5
						——	16	79.5
						40、50	25	70.5
DKZ410	230X530X540	M12X1.25	Φ105	4一Φ11	Φ80	65、80、100	40	107
DKZ410	230X460X575	M16X1.5	Φ118	4一Φll	Φ95	125、150	60	112
DKZ510	260X630X625	M16X1.5	Φ118	4一Φll	Φ95	200	60	113
DKZ510	260X630X645	M20X1.5	Φ130	4一Φ18	Φ100	300、250	100	93
DKZ610	260X720X625	M16X1.5	Φ118	4一Φ1l	Φ95	400、500	60	113
DKZ610	260X720X645	M20X1.5	Φ130	4一Φ18	Φ100	500、600	100	93
