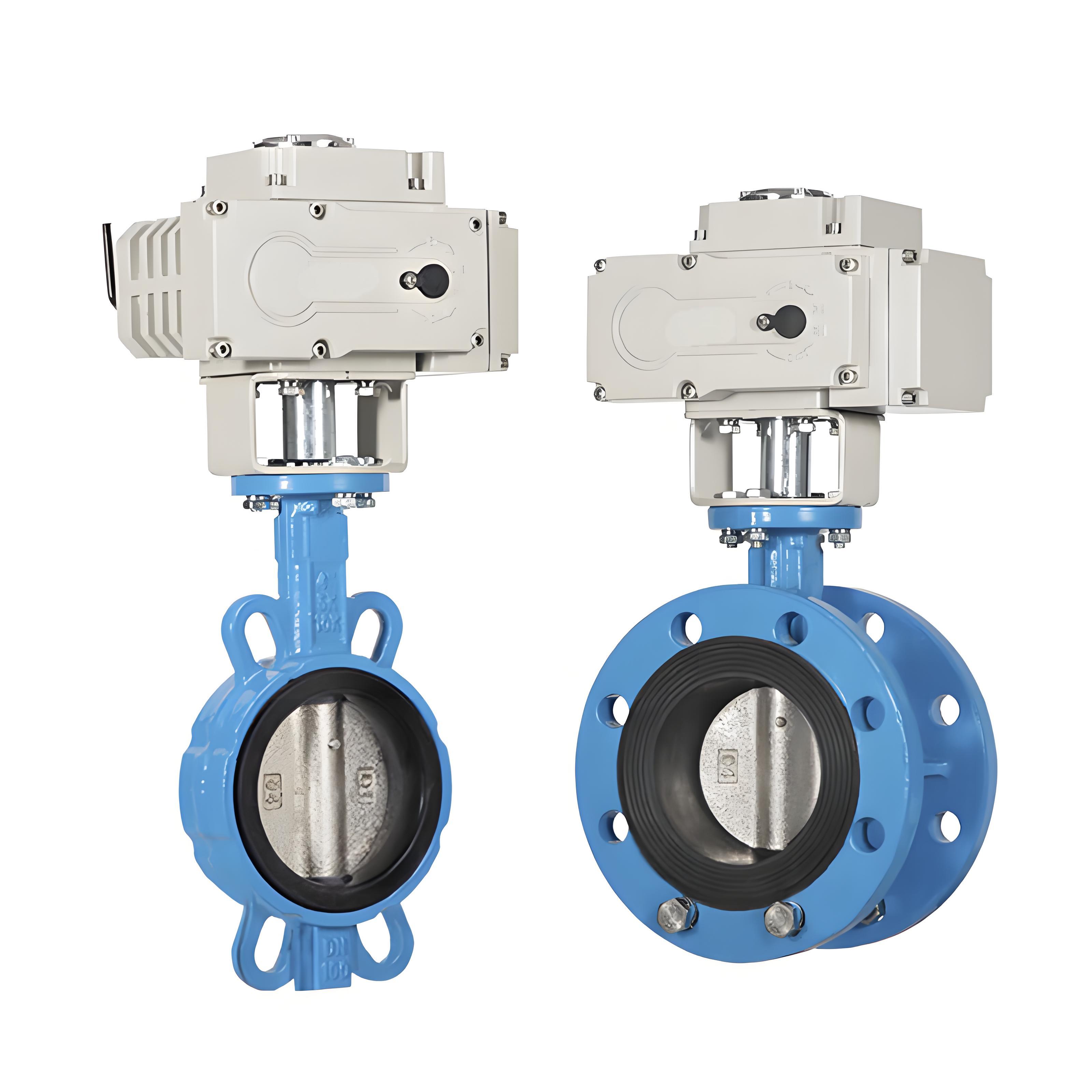

中線與偏心結構DN100電動蝶閥型號差異及技術優勢對比??
[ 2026-05-15 ]
中線與偏心結構DN100電動蝶閥在結構設計、密封性能、適用工況及技術優勢等方面存在顯著差異。結合當前（2026年）最新公開資料，對比如下：
一、結構差異
-

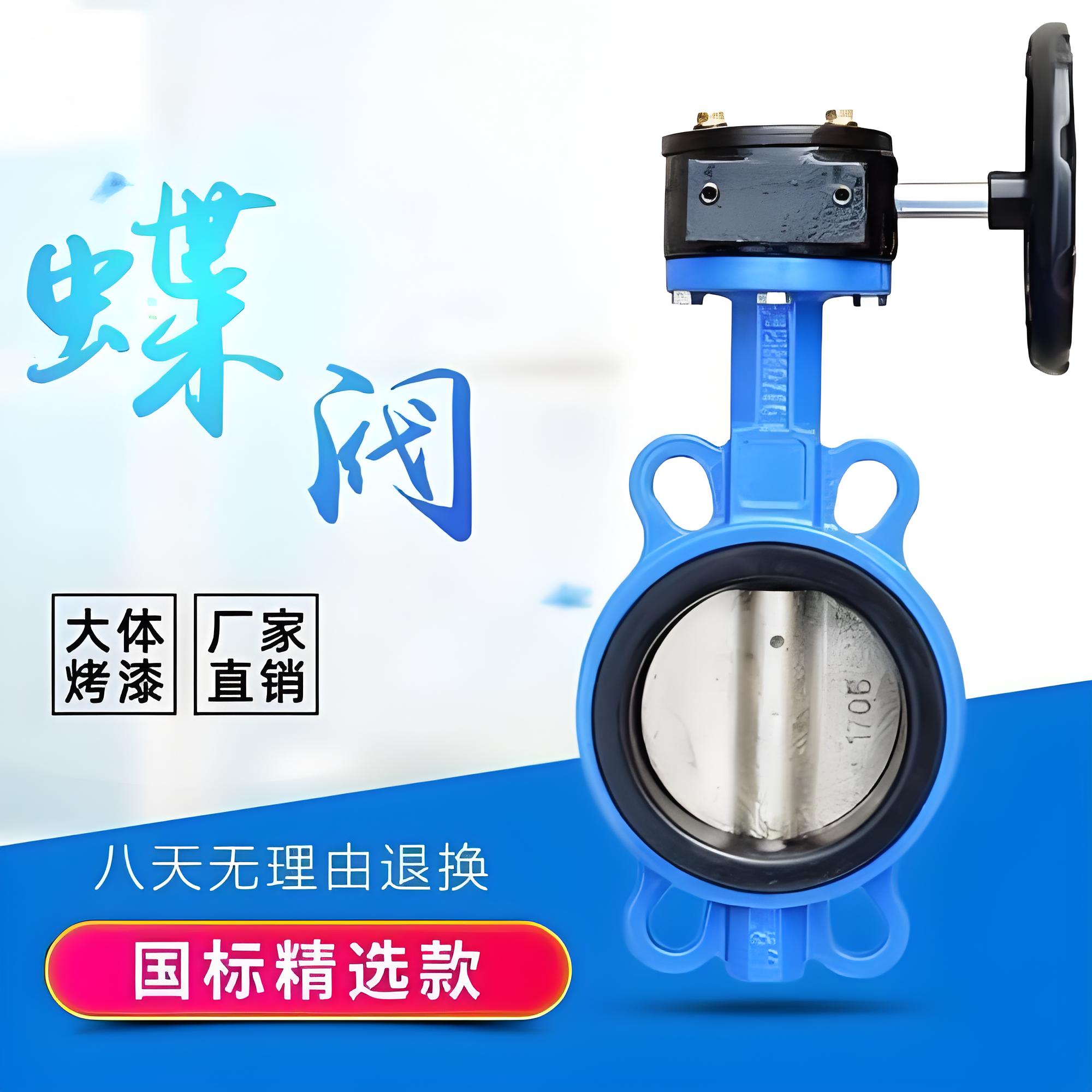

中線蝶閥（中線式/同心蝶閥）
- 閥桿軸心、蝶板中心、閥體通道中心三者重合。
- 通常采用軟密封（如三元乙丙橡膠、丁腈橡膠、PTFE）。
- 啟閉過程中蝶板始終與閥座接觸，存在刮擦。
-
偏心蝶閥（含雙偏心、三偏心）
- 雙偏心蝶閥：閥桿軸心同時偏離蝶板中心和閥體中心，開啟時蝶板迅速脫離閥座，減少摩擦。
- 三偏心蝶閥：在雙偏心基礎上增加密封面錐形偏心，形成楔形硬密封結構，實現“越關越緊”。

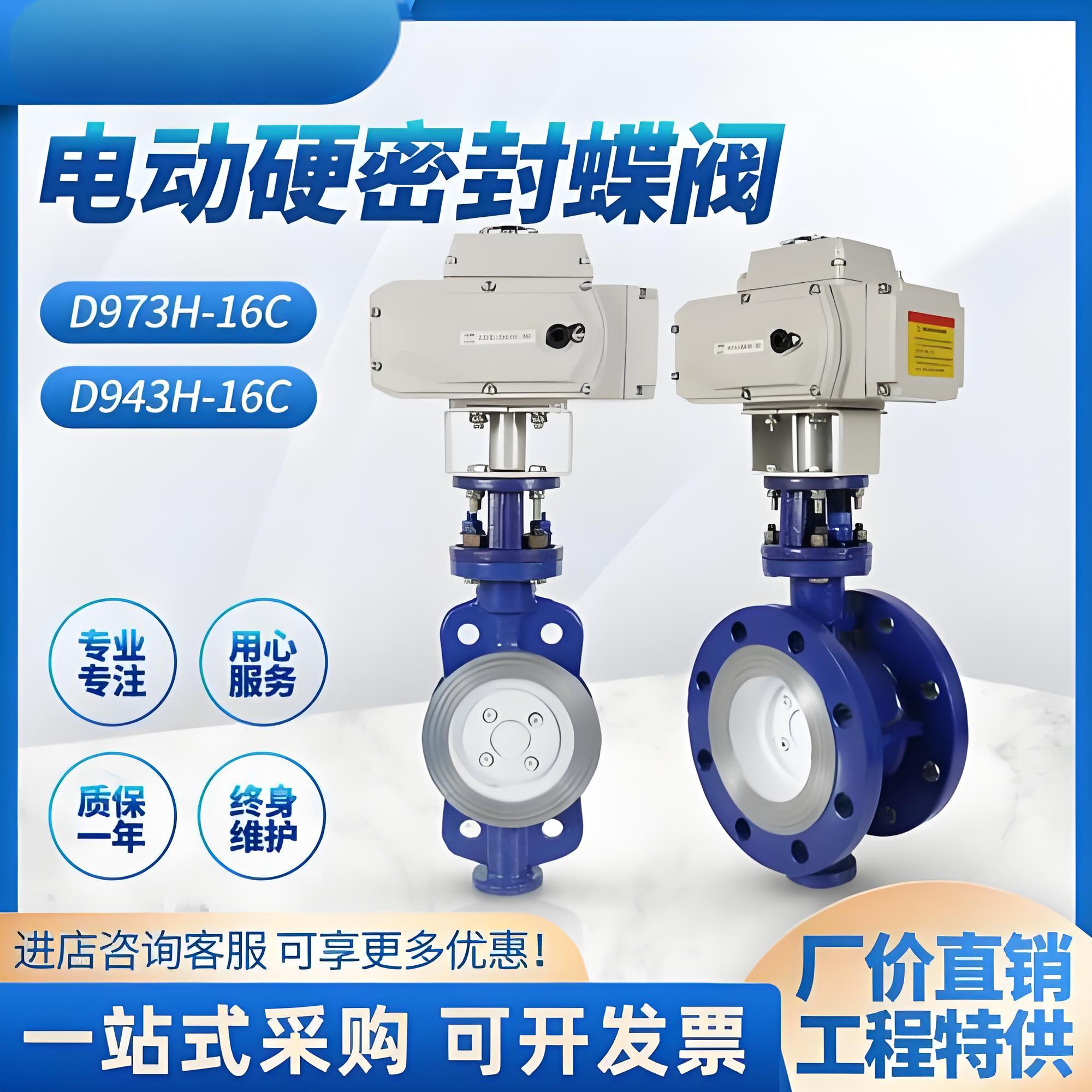

- 可采用金屬硬密封，耐高溫高壓。
二、技術性能對比（DN100規格）
| 性能指標 | 中線蝶閥 | 雙偏心蝶閥 | 三偏心蝶閥 |
|---|---|---|---|
| 密封形式 | 軟密封為主 | 軟/硬密封兼有 | 硬密封為主 |
| 耐溫范圍 | ≤120℃（軟密封） | ≤200℃（軟）；≤450℃（硬） | ≤600℃（硬密封） |
| 耐壓等級 | PN≤10 | PN16–PN25 | PN≥25（最高達PN100） |
| 密封泄漏量 | 接近零泄漏（軟密封） | 有微量泄漏（尤其金屬閥座） | 零泄漏（符合API 6D） |
| 操作扭矩 | 較低（軟密封摩擦小） | 中等（摩擦大幅降低） | 極低（無摩擦設計） |
| 壽命（啟閉次數） | 1–3萬次 | 5–8萬次 | ≥10萬次 |
| 適用介質 | 清水、空氣、燃氣 | 腐蝕性液體、蒸汽、含顆粒介質 | 高溫蒸汽、酸堿、油氣等嚴苛介質 |
三、技術優勢總結
-
中線蝶閥優勢
- 結構簡單、成本低、密封性好（常溫低壓）。
- 流阻小、流通量大、安裝便捷（常用于對夾式）。
-
偏心蝶閥（尤其雙/三偏心）優勢
- 磨損小、壽命長：偏心設計避免全程刮擦。
- 適應高溫高壓：金屬硬密封突破軟溫壓限制。
- 零泄漏可靠性高：三偏心實現扭力密封，非依賴擠壓。
- 適用復雜工況：如化工、電力、能源等對安全性要求高的領域。
四、選型建議（DN100）
- 常溫低壓（PN≤10, T≤120℃）、清潔介質（如給排水、空調系統）：選中線蝶閥，經濟實用。
- 中壓中溫（PN16–PN25, T≤200℃）（如污水處理、化工流程）：優先選雙偏心蝶閥，平衡性能與成本。
- 高溫高壓（T≥200℃, PN≥25）或嚴苛介質（如蒸汽、油氣、強腐蝕）：必須選三偏心蝶閥，確保安全與壽命。
注：電動執行機構可適配上述所有類型，常見控制信號為4–20mA或1–5V，支持90°開關或調節。
