閘閥和截止閥的區別是什么？優缺點是啥
閘閥屬于手輪旋轉，閥桿做上升運動，而截止閥是上升閥桿式，手輪與閥桿同時做旋轉和上升運動；閘閥比截止閥結構相對來說更加復雜，高度尺寸較大，從表面上看閘閥比截止閥更短；閘閥密封性能較高，閥芯與底座封面接觸，達到嚴密不漏；當閘閥的運行壓力損失最小，比截止閥的流體流動阻力更小；截止閥在安裝時，有下方進入和上方進入。而閘閥的流向進入效果都一樣。截止閥和閘閥的區別在于：1、結構不同：截止閥結構為手輪跟著閥桿一起旋轉做啟閉運動，而閘閥結構是旋轉手輪，閥桿做升降運動；2、流量不同：閘閥要求全開或全閉狀態，截止閥不需要；3、流動方向要求不同：截止閥有流動方向要求，而閘閥沒有進出口端要求；4、密封性不同：閘閥密封效果不如截止閥，閥心脫落也不會像截止閥那樣相于當閥站關閉。
截止閥和閘閥有運動方式區別、外形區別、密封性區別。
1、運動方式區別：閘閥屬于手輪旋轉，閥桿做上升運動，而截止閥是上升閥桿式，手輪與閥桿同時做旋轉和上升運動。
2、外形區別：閘閥比截止閥結構相對來說更加復雜，高度尺寸較大，從表面上看閘閥比截止閥更短。
3、密封性區別：閘閥密封性能較高，閥芯與底座封面接觸，達到嚴密不漏；當閘閥的運行壓力損失最小，比截止閥的流體流動阻力更小。
閘閥：閘閥是轉動手輪,使閥桿做升降運動,手輪本身位置不變。

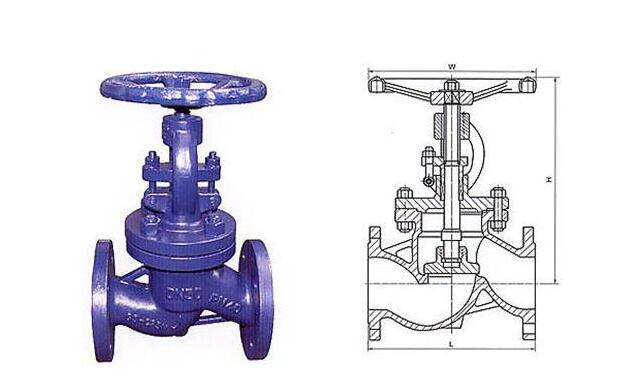

截止閥：截止閥在做開啟關閉時,是上升閥桿式的,也就是說轉動手輪,手輪會跟著閥桿一起做旋轉和升降運動。
閘閥：閘閥要求全開或者全關,而截止閥則不需要。截止閥有規定進口和出口方向,閘閥沒有進出口方向要求。另外,閘閥只有全開或全關兩種狀態，閘板啟閉的行程很大,啟閉時間長。
截止閥：截止閥的閥板運動行程要小得多,并且截止閥的閥板可以在運動中停在某一處 ,做流量調節使用。而閘閥是只能做截斷使用,沒有其他功能。
閘閥：因為閘閥是只能全開全關的,當其處于全開狀態時,整個管路中的流道是直通的,流體介質在流經閥體通道時,沒有任何阻擋,流阻幾乎為零。
截止閥：而截止閥,介質在流經閥體通道時, 流向是自上而下的,受到閥板的阻力較大。

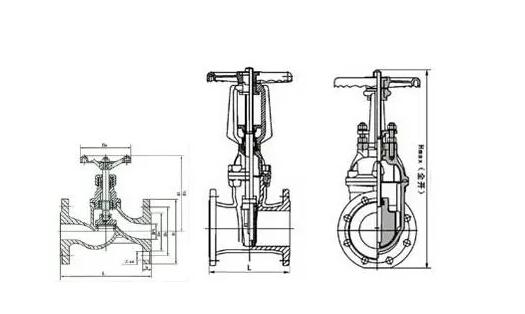

1、結構

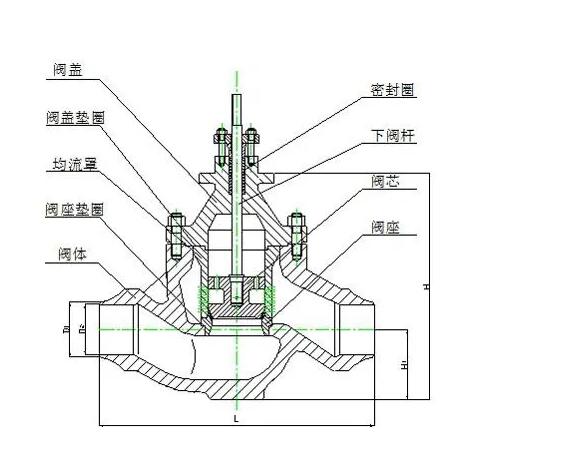

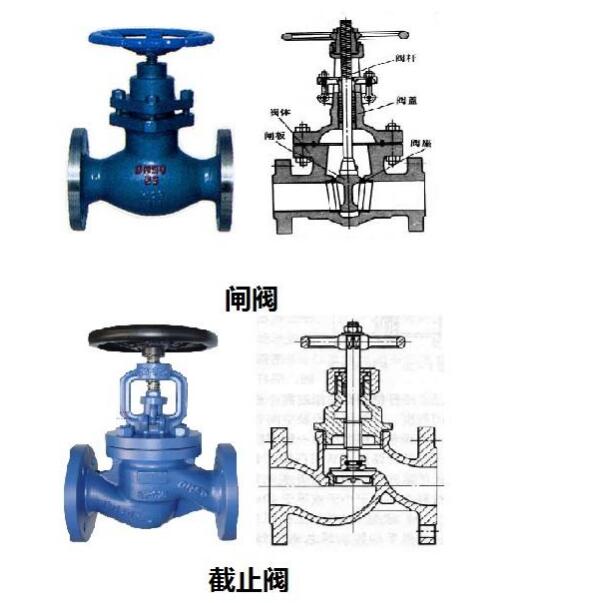

截止閥有球形、錐度和平面的閥芯，向下壓到閥座上密封，截止閥的閥瓣是平行于流體的。閘閥閥芯為閘板，向下卡到前后閥座上密封。閘閥的閥瓣為一閘板，且與流體的方向垂直。
2、工作原理
截止閥工作是上升閥桿式，手輪跟著閥桿一起做旋轉和上升運動。閘閥工作是手輪旋轉，閥桿做上升運動。
3、安裝方式
截止閥安裝時介質可以從閥芯的下方和上方進入，而閘閥的流向從下方和上方進入的效果都是一樣的。閘閥沒有進出口方向要求，截止閥有規定進口和出口。
4、對流體的阻力
閘閥對流體的流動阻力比較小，其中普通閘閥的流動阻力系數約為0.08-0.12，開啟關閉力小。其介質是可以兩個方向流動的。而普通的截止閥的阻力系數約為3.5-4.5。
5、流量和功能
閘閥要求全開，截止閥不要求全開。截止閥一般用于壓力流量控制，閘板閥用于隔離。
閘閥流向兩個方向效果都一樣，安裝沒有進出口方向的要求，介質可以雙向流通。截止閥則需要嚴格按照閥體箭頭標識的方向進行安裝，關于截止閥進出口方向還有個明文規定，我國閥門“三化給”規定截止閥的流向一律采用自上而下。
截止閥是低進高出，從外觀看有明顯的管道不在一相水平線上。閘閥流道在一個水平線上。閘閥的行程比截止閥的要大。
